حل مشکلات نرم‌افزاری و حذف قفل FRP گوشی Samsung Galaxy S24 FE با استفاده از UFS ISP Pinout
آیا در فلش کردن گوشی Samsung Galaxy S24 FE مدل SM-S721B یا حذف قفل FRP آن دچار مشکل هستید؟ استفاده از UFS ISP Pinout می‌تواند راه حلی برای این مسئله باشد. گاهی اوقات، هنگام تلاش برای فلش کردن رام رسمی، حذف قفل‌ها یا دور زدن قفل FRP (Factory Reset Protection) با استفاده از ابزارهای مختلف، با مشکلاتی مواجه می‌شوید.
با کمک این Pinout می‌توانید کارهایی مانند ریست کردن گوشی Samsung Galaxy S24 FE SM-S721B، نوشتن دامپ UFS و حذف قفل MDM را انجام دهید. در این مقاله، به بررسی UFS ISP Pinout گوشی Samsung Galaxy S24 FE و نحوه استفاده از آن می‌پردازیم.
با دنبال کردن آموزش کامل و تصاویر زیر، می‌توانید به سرعت اتصال UFS ISP Pinout گوشی Samsung Galaxy S24 FE را برقرار کنید. با استفاده از این روش، می‌توانید قفل FRP را دور زده یا اطلاعات کاربر را با استفاده از EasyJTAG Plus Box یا هر ابزار دیگری ریست کنید. در ادامه، راهنمای کامل را بررسی کنید.
UFS ISP Pinout گوشی Samsung Galaxy S24 FE SM-S721B چیست؟
UFS ISP PinOUT مخفف عبارت Universal Flash Storage In-System Programming PinOUT است. این یک مجموعه پین روی برد مدار دستگاه است که دسترسی مستقیم به حافظه فلش را فراهم می‌کند. کاربران و تکنسین‌های حرفه‌ای می‌توانند با اتصال به این پین‌ها، رابط‌های نرم‌افزاری معمولی را دور زده و به طور مستقیم با سیستم ذخیره‌سازی دستگاه تعامل داشته باشند.
کاربردهای UFS ISP Pinout گوشی Samsung Galaxy S24 FE:
-
ترمیم بوت لودر (Repair Dead boot): در صورت آسیب دیدن بوت لودر به دلیل فلش اشتباه یا دلایل دیگر، می‌توانید از این روش برای احیای گوشی استفاده کنید.
-
فلش کردن (Flashing): فلش کردن رام رسمی یا کاستوم رام بر روی دستگاه.
-
حذف قفل FRP (Remove FRP lock): دور زدن و حذف قفل FRP برای دسترسی مجدد به گوشی.
-
حذف انواع قفل‌ها (Pin, Pattern, Password, MDM): در برخی موارد، امکان حذف قفل‌های پین، الگو، رمز عبور و MDM با استفاده از این روش وجود دارد.
EasyJTAG Plus یکی از ابزارهای معدودی است که از UFS پشتیبانی می‌کند و در برخی موارد، بعد از فلش اشتباه و عدم بوت دستگاه، به آن نیاز خواهید داشت.

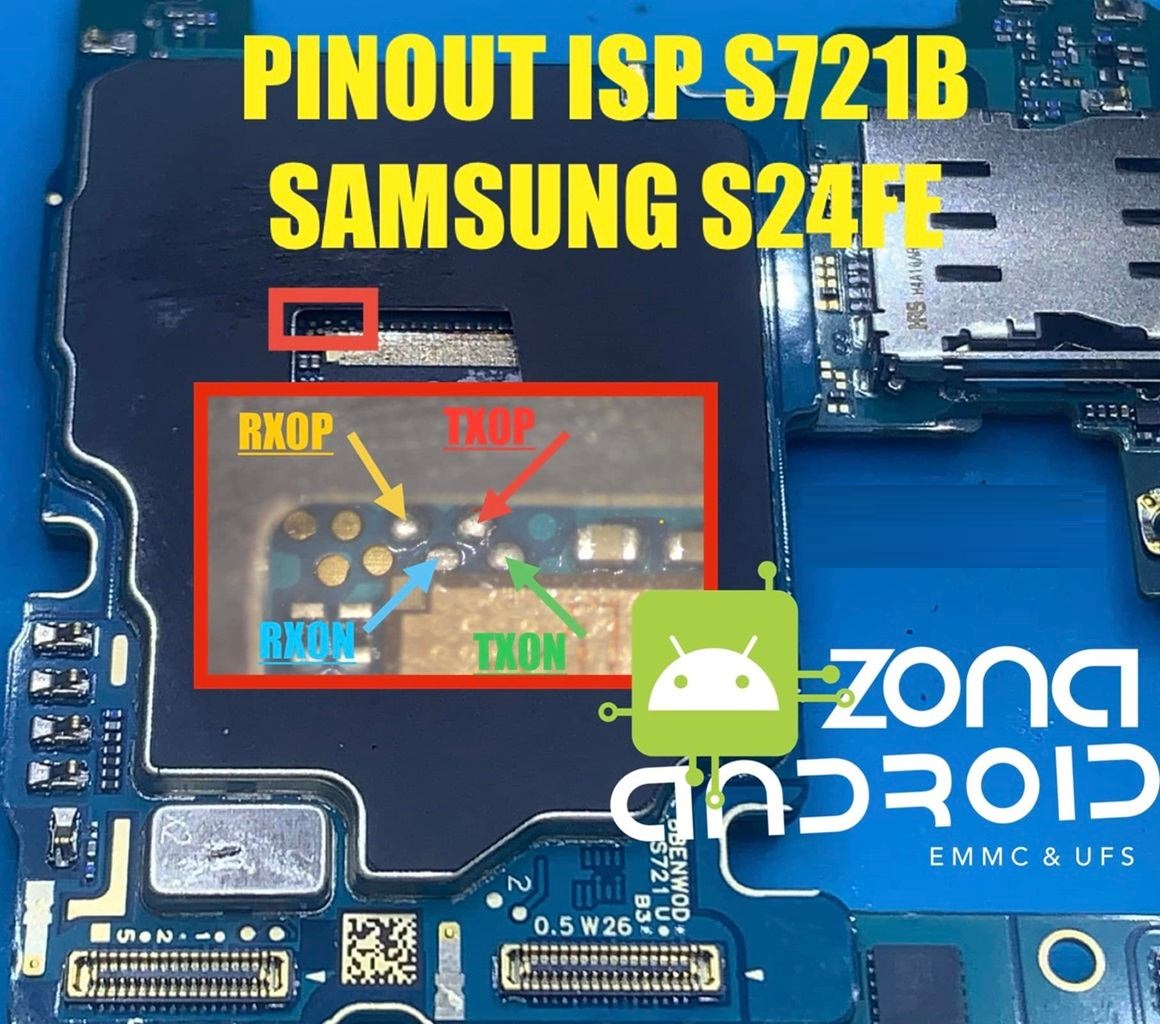

تصویر UFS ISP Pinout گوشی Samsung Galaxy S24 FE SM-S721B
(تصویر UFS ISP Pinout گوشی Samsung Galaxy S24 FE SM-S721B)
نحوه اتصال UFS ISP Pinout (مراحل):
-
ابتدا درب پشتی گوشی را باز کنید. سپس باتری، حسگر اثر انگشت و دوربین را از مادربرد جدا کنید.
-
پیچ‌هایی که مادربرد را در جای خود نگه داشته‌اند را باز کنید، آن را با احتیاط جدا کرده و در جای امن قرار دهید.
-
پین‌های TxOp، TxOn، RxOp و RxOn را برای eMMC روی دستگاه پیدا کنید. ممکن است برای دسترسی به آن‌ها مجبور شوید پوشش فلزی را برش دهید.
-
باکس UFI را آماده کنید و آداپتور را از آن خارج کنید. پین‌های روی آداپتور باید با پین‌های ذکر شده در مرحله قبل مطابقت داشته باشند.
-
با استفاده از جامپرها، چهار پین (TxOp، TxOn، RxOp و RxOn) را بین پایه و آداپتور متصل کنید. از USB برای تأمین برق VCC و VCCQ استفاده کنید.
-
اتصال دهنده را به باکس UFI وصل کنید و باکس را به کامپیوتر خود متصل کنید.
-
باتری را دوباره به کامپیوتر وصل کنید. سپس گوشی را با استفاده از اتصال USB به کامپیوتر خود وصل کنید.
توجه: این روش برای کاربران حرفه‌ای و تکنسین‌های مجرب توصیه می‌شود. انجام این کار بدون دانش کافی ممکن است به دستگاه شما آسیب برساند.
امیدواریم این آموزش برای شما مفید واقع شده باشد.
